Die Gleisbettung: Fundament und Funktion

Wenn wir an Eisenbahngleise denken, stellen wir uns oft die glänzenden Schienen und vielleicht die robusten Schwellen vor. Doch unter diesen sichtbaren Elementen verbirgt sich ein entscheidendes Bauteil, das für die Stabilität, Sicherheit und Langlebigkeit der gesamten Bahnstrecke unerlässlich ist: die Gleisbettung. Sie ist das Fundament, auf dem der gesamte Oberbau ruht, und spielt eine weitaus komplexere Rolle, als man auf den ersten Blick vermuten würde.

Was ist eine Gleisbettung? – Definition und Bedeutung

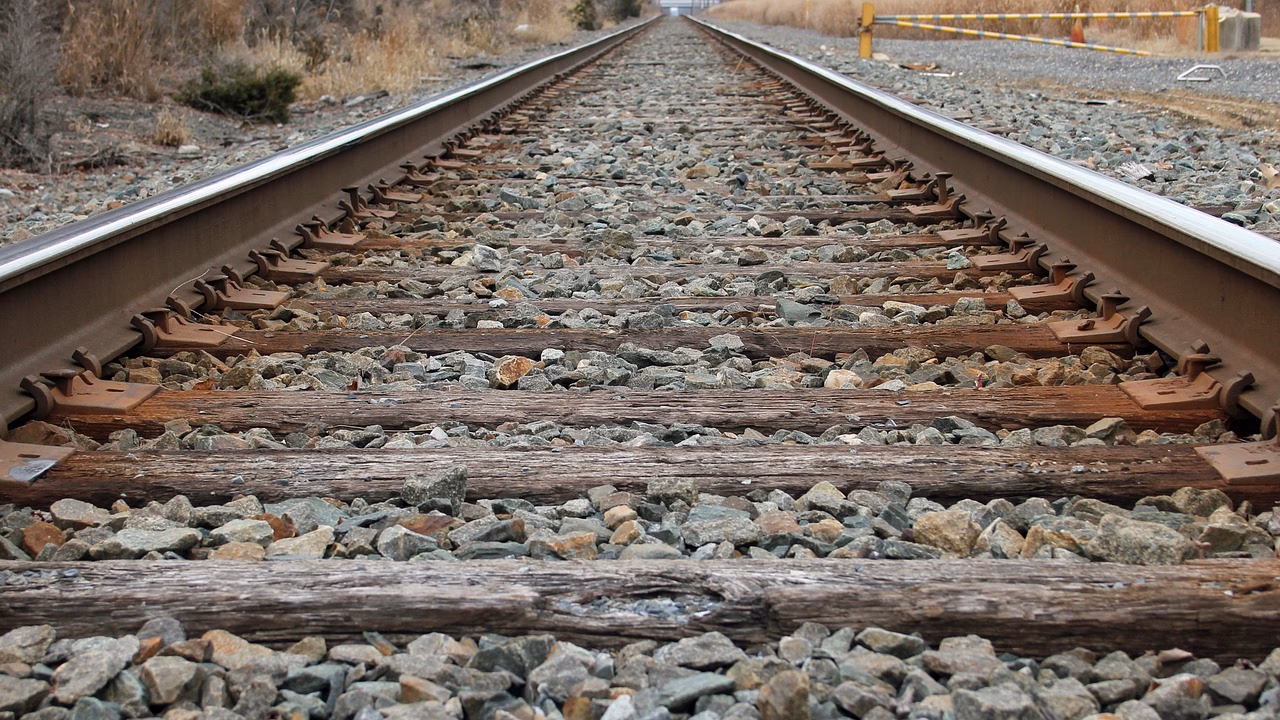

Die Gleisbettung, oft auch kurz als Gleisbett bezeichnet, ist die Unterlage des Gleises. Sie bildet zusammen mit den Schienen, Schwellen und Befestigungsmitteln den sogenannten Oberbau einer Eisenbahnstrecke. Ihre Hauptaufgabe ist es, die enormen Lasten der Züge aufzunehmen und gleichmäßig in den Unterbau – den darunterliegenden Erdboden oder Ingenieurbauwerke – abzuleiten. Ohne eine korrekt dimensionierte und instand gehaltene Bettung wäre die Belastung durch fahrende Züge direkt auf den Untergrund nicht zu bewältigen, was zu schnellen Verformungen und Instabilität führen würde. Die Wahl des Bettungsmaterials und der Bauart hat einen wesentlichen Einfluss auf die Eigenschaften und die Lebensdauer des gesamten Gleises.

Die vielfältigen Aufgaben der Gleisbettung

Die Gleisbettung erfüllt eine Reihe von kritischen Funktionen, die weit über das bloße Stützen der Schienen hinausgehen und für den reibungslosen Betrieb einer Eisenbahnstrecke von fundamentaler Bedeutung sind:

• Lagesicherung des Gleises: Die Bettung sorgt dafür, dass das Gleis seine vorgegebene Lage in Höhe und Richtung präzise beibehält. Sie verhindert ein Verrutschen der Schwellen und des gesamten Gleisrostes. Dies ist entscheidend für die Sicherheit der Züge, die Einhaltung der Spurweite und den Fahrkomfort der Reisenden.
• Gleichmäßige Kraftverteilung: Die Bettung verteilt die hohen Punktlasten, die von den Schwellen ausgehen, auf eine deutlich größere Fläche des Unterbaus. Dadurch wird der Bodendruck reduziert, und der Unterbau wird vor Überbeanspruchung und Setzungen geschützt. Dies ist besonders wichtig, um eine langfristige Stabilität der Trasse zu gewährleisten.
• Elastizität und Schwingungsdämpfung: Eine gut dimensionierte Bettung muss eine gewisse Elastizität aufweisen, um dynamische Kräfte, die durch den rollenden Verkehr entstehen, abzufedern. Diese Dämpfung reduziert nicht nur den Verschleiß am Rad-Schiene-System, sondern trägt auch maßgeblich zur Geräuschdämmung bei. Sie absorbiert Schwingungen, die beispielsweise durch den Sinuslauf der Züge oder Unebenheiten im Gleis entstehen, und minimiert so die Belastung der gesamten Infrastruktur und der angrenzenden Bebauung.
• Regenwasserabfluss und Belüftung: Insbesondere bei Schotterbettungen gewährleistet die poröse Struktur einen effizienten Abfluss von Regenwasser. Dies verhindert Staunässe, die die Tragfähigkeit des Unterbaus beeinträchtigen, die Frostsicherheit mindern und die Lebensdauer der Schwellen verkürzen könnte. Eine gute Luftdurchlässigkeit ist ebenfalls wichtig, um die Schwellen und den Unterbau trocken zu halten und Fäulnis oder Materialermüdung vorzubeugen.
• Widerstand gegen Verschiebungen: Die Verzahnung der Schottersteine untereinander und mit den Schwellen bietet einen hohen Widerstand gegen Längs- und Querverschiebungen der Schwellen und des gesamten Gleises. Dies ist besonders wichtig bei Brems- und Anfahrvorgängen, in Steigungen und Gefällen oder in engen Kurven, wo hohe Seitenkräfte auftreten.

Materialien und Qualitätsanforderungen an die Bettung

Traditionell und am häufigsten besteht die Gleisbettung aus Schotter. Doch Schotter ist nicht gleich Schotter. Um den anspruchsvollen Aufgaben gerecht zu werden, müssen die Gesteine für das Schotterbett spezifische stoffliche und geometrische Anforderungen erfüllen:

• Beständigkeit: Das Material muss gegen Umwelteinflüsse wie Frost, Tauwetter, Witterungseinflüsse und chemische Reaktionen beständig sein, um seine Eigenschaften über lange Zeiträume zu bewahren.
• Zähigkeit und Druckfestigkeit: Es muss eine hohe Widerstandsfähigkeit gegen mechanische Beanspruchung, also große Zähigkeit und Druckfestigkeit, aufweisen, um nicht unter den ständigen Lasten zu zerbrechen oder zu zerreiben.
• Reinheit: Der Schotter muss frei von chemischen Bestandteilen oder Beimengungen wie Lehm oder Ton sein. Solche Verunreinigungen würden seine Eigenschaften negativ beeinflussen, die Wasserabführung behindern und zu einer schnelleren Verschlechterung der Bettung führen.
• Kornform und -körnung: Die einzelnen Steine sollten würfelig und scharfkantig gebrochen sein, um eine optimale Verzahnung untereinander und mit den Schwellen zu gewährleisten. Dies ist entscheidend für eine hohe Lagestabilität und den Widerstand gegen Verschiebungen. Eine bestimmte Sieblinie (Körnung) wird von den Infrastrukturbetreibern festgelegt, um optimale Eigenschaften zu erzielen. Beispielsweise verwenden die Österreichischen Bundesbahnen für Hauptgleise eine Lieferkörnung von 31,5/63 mm.

Hartgesteine wie Granit, Basalt, Diabas und Granulite erfüllen diese hohen Anforderungen am besten. Sie bieten die notwendige Festigkeit, Zähigkeit und Beständigkeit gegenüber Druck und Abrieb. Weniger geeignete Gesteine, wie weichere Kalksteine oder Sandsteine, verwittern schneller, zerbrechen leichter und führen zu einer rascheren Degradation des Gleisbettes, was häufigere Instandhaltungsmaßnahmen zur Folge hätte.

Verschiedene Bauarten der Gleisbettung: Schotter vs. Feste Fahrbahn

Grundsätzlich unterscheidet man bei den Oberbauanordnungen zwei Hauptbauarten der Gleisbettung, die jeweils spezifische Vor- und Nachteile aufweisen und für unterschiedliche Anwendungsbereiche optimiert sind:

Der Schotteroberbau

Der klassische Schotteroberbau (kurz SchO) ist gekennzeichnet durch eine ungebundene Bettung aus losem Schotter. Er ist seit Jahrzehnten der Standard im Eisenbahnbau und weltweit am weitesten verbreitet. Seine Beliebtheit verdankt er seiner hohen Flexibilität bei der Instandhaltung und der einfachen Anpassbarkeit an Änderungen der Gleislage. Die natürliche Elastizität des Schotterbettes trägt maßgeblich zur Schwingungsdämpfung und Geräuschreduktion bei, was den Fahrkomfort erhöht und die Belastung der Umgebung mindert. Ein potenzieller Nachteil, insbesondere bei sehr hohen Geschwindigkeiten (über 250 km/h), kann der sogenannte „Schotterflug“ sein, bei dem durch den Sog des fahrenden Zuges Schottersteine aus dem Gleisbett hochgerissen werden können, was eine Gefahr für in der Nähe befindliche Personen, Tiere und Fahrzeuge darstellen kann.

Die Feste Fahrbahn

Im Gegensatz dazu steht die Feste Fahrbahn (kurz FF), auch schotterloser Oberbau genannt. Hier wird das ungebundene Schotterbett durch eine gebundene oder abgestuft gebundene Tragschicht ersetzt, die in der Regel aus Beton oder Asphalt besteht. Die Schienen werden dabei direkt auf diese festen Tragplatten befestigt. Diese Bauart wird vor allem auf modernen Schnellfahr- und Hochgeschwindigkeitsstrecken eingesetzt, da sie eine höhere Spurtreue, eine geringere Anfälligkeit für Verformungen und einen geringeren Instandhaltungsaufwand im Vergleich zum Schotteroberbau verspricht. Bei straßenbündigen Straßenbahnstrecken oder in Tunneln kommen oft asphaltbasierte feste Fahrbahnen zum Einsatz. Ein festes Gleisbett benötigt als zusätzliches Oberbauelement oft eine Schallisolierung in Form von Isoliermatten, um die fehlende natürliche Dämpfung des Schotters auszugleichen und die Geräuschentwicklung zu reduzieren.

Vergleich: Schotteroberbau vs. Feste Fahrbahn

Instandhaltung der Gleisbettung: Eine Daueraufgabe

Die Gleisbettung ist ständig hohen Belastungen ausgesetzt und unterliegt einem natürlichen Alterungsprozess, was ihre regelmäßige Instandhaltung unerlässlich macht. Ohne adäquate Pflege nimmt ihre Tragfähigkeit und Festigkeit ab, was zu Einschränkungen im Betrieb, wie beispielsweise der Einrichtung von Langsamfahrstellen, führen kann. Eine gut gewartete Bettung ist der Schlüssel zur Sicherstellung der Verfügbarkeit und Sicherheit des Schienennetzes.

Warum verschlechtert sich die Bettung?

Im Laufe der Zeit nimmt der Verschmutzungsgrad der Bettung zu, und der Schotter verliert seine gewünschten Eigenschaften. Die Hauptursachen hierfür sind vielfältig:

• Schotterabrieb: Durch die ständigen dynamischen Verkehrslasten reiben die Schottersteine aneinander und zerbrechen allmählich, wodurch feine Gesteinspartikel und Staub entstehen, die die Zwischenräume verstopfen.
• Abrieb von Fahrzeugkomponenten: Abrieb von Schienen, Radsätzen, Bremsen und Oberleitungen setzt sich ebenfalls als Feinstaub in der Bettung ab.
• Verluste von Ladegut und Betriebsstoffen: Insbesondere bei Güterzügen können Ladegutverluste (z. B. Kohlestaub, Getreide) oder Betriebsstoffverluste (z. B. Öl) die Bettung verunreinigen.

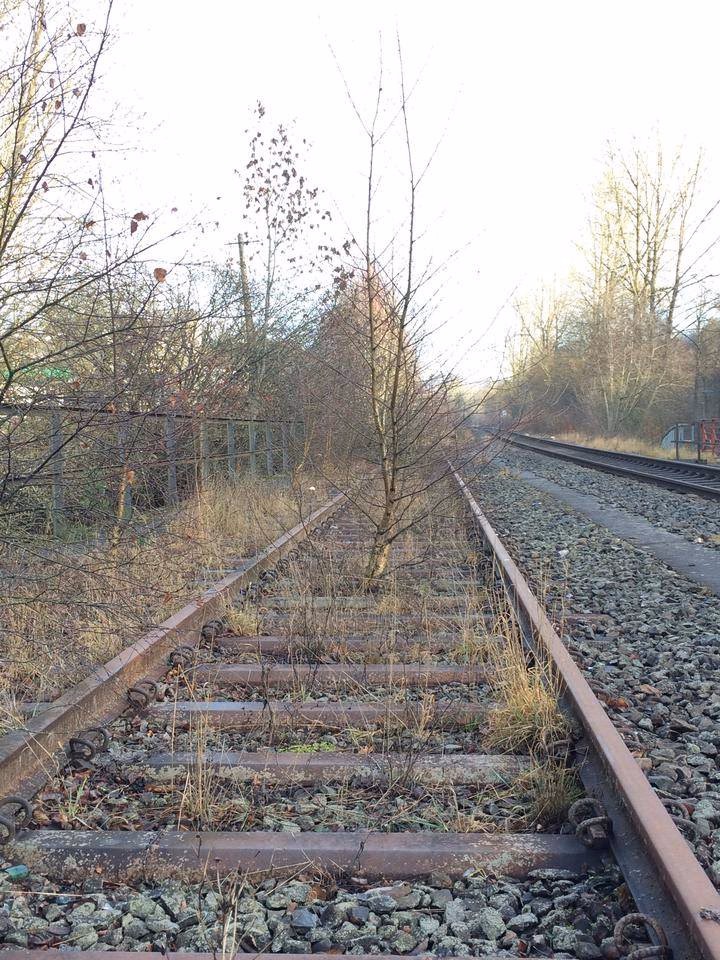

• Pflanzenbewuchs: Pflanzenwurzeln durchdringen die Bettung und halten Humus sowie organischen Schmutz fest, was die Drainage behindert und die Schottersteine aus ihrer Verzahnung lösen kann.
• Aufsteigender Schlamm: Aus dem Unterbau kann durch die pumpende Bewegung der Schienenfahrzeuge bei unzureichender Drainage oder schlechtem Untergrund Schlamm in die Schotterbettung hochgepumpt werden, was die Hohlräume füllt und die Tragfähigkeit mindert.

Ein zunehmender Verschmutzungsgrad behindert den Abfluss von Oberflächenwasser, was die Festigkeit des Schotterbettes negativ beeinflusst und zu Frostschäden führen kann. Zudem verlieren die Schottersteine durch Abrieb ihre scharfen Kanten und ihre optimale Verzahnung, wodurch sie unter den Schwellen nach außen wandern können und die Gleislage instabil wird.

Maßnahmen zur Instandhaltung

Um die Leistungsfähigkeit der Bettung zu erhalten oder wiederherzustellen, werden verschiedene Instandhaltungsmaßnahmen durchgeführt, die von präventiven Maßnahmen bis zu umfassenden Sanierungen reichen:

• Schotterergänzung und Stopfarbeiten: Abgewanderter Schotter wird durch neuen ergänzt, und das Gleis wird mittels spezieller Gleisstopfmaschinen unter die Schwellen „gestopft“ oder „eingerüttelt“. Dieser Vorgang, im Schweizer Fachjargon auch „Grampen“ genannt, verdichtet den Schotter unter den Schwellen und stellt die korrekte Gleislage in Höhe und Richtung wieder her. Dies ist eine der häufigsten Instandhaltungsmaßnahmen.
• Bettungsreinigung: Wenn der Schotter stark verunreinigt ist oder kaum noch Hohlräume enthält, kommt eine Bettungsreinigungsmaschine zum Einsatz. Diese Maschinen graben den Schotter aus, sieben ihn, entfernen Feinanteile und Verunreinigungen und bringen den gereinigten Schotter wieder in das Gleisbett ein. Dies ist eine effiziente Methode, um die Drainagefähigkeit und Elastizität des Bettes wiederherzustellen und den Bedarf an neuem Schotter zu minimieren.
• Vollaustausch der Bettung: Bei sehr starker Verschmutzung, vollständiger Degradation des Schotters oder wenn eine Bettungsreinigung nicht mehr ausreichend ist, ist ein kompletter Austausch der Bettung notwendig. Dies ist eine sehr aufwendige und kostenintensive Maßnahme, die aber die volle Leistungsfähigkeit des Gleisbettes wiederherstellt und die Lebensdauer der Strecke erheblich verlängert.
• Vegetationskontrolle: Regelmäßige Maßnahmen zur Unterbindung von Pflanzenbewuchs in der Gleisbettung sind essenziell, um die Drainage zu gewährleisten und die mechanische Stabilität der Bettung nicht zu gefährden. Dies erfolgt oft durch Unkrautzüge mit Herbiziden oder mechanische Verfahren.

Die Häufigkeit dieser Maßnahmen hängt stark von der Belastung der Strecke, der Zugfrequenz, den Umwelteinflüssen und der gewünschten Lagestabilität ab. Ziel ist stets, einen einwandfreien Abfluss von Regenwasser zu gewährleisten, die Elastizität durch genügend innere Hohlräume zu erhalten und die Verzahnung der Schottersteine für eine stabile Unterlage sicherzustellen.

Häufig gestellte Fragen zur Gleisbettung (FAQ)

Was ist der Unterschied zwischen Schotter und Kies als Bettungsmaterial?

Schotter besteht aus gebrochenem Gestein mit scharfen Kanten und einer würfeligen Form, was eine bessere Verzahnung und damit höhere Lagestabilität bietet. Kies hingegen ist gerundet und bietet weniger Widerstand gegen Verschiebungen. Daher wird Schotter heute für die meisten Bahnstrecken bevorzugt, während Kies nur auf gering belasteten Nebenbahnen oder historisch verwendet wurde, da seine Leistungsfähigkeit begrenzt ist.

Wie oft muss eine Gleisbettung instand gehalten werden?

Die Intervalle für Instandhaltungsarbeiten wie Stopfen oder Bettungsreinigung hängen stark von der Streckenbelastung, der Zugfrequenz und den Umwelteinflüssen ab. Auf stark befahrenen Hauptstrecken können Stopfarbeiten alle paar Jahre notwendig sein, während eine umfassende Bettungsreinigung oder ein Austausch seltener, vielleicht alle 20 bis 40 Jahre, erforderlich wird. Die genauen Zyklen werden durch regelmäßige Inspektionen und Messfahrten ermittelt.

Was ist "Schotterflug" und wie wird er verhindert?

"Schotterflug" bezeichnet das Hochreißen von Schottersteinen durch den starken Luftzug von schnell fahrenden Zügen, insbesondere ab Geschwindigkeiten von etwa 250 km/h. Dies stellt eine Gefahr für Personen, Tiere und die Technik dar. Auf Hochgeschwindigkeitsstrecken wird dem oft durch den Einsatz von Festen Fahrbahnen begegnet, da diese keine losen Schottersteine haben. Bei Schotteroberbau können auch spezielle Profilierungen des Schotterbettes, das Einlegen von Geotextilien oder Schutzmaßnahmen am Gleisrand helfen, den Schotterflug zu minimieren.

Warum sind die Steine im Gleisbett so groß?

Die Größe der Schottersteine (typischerweise zwischen 30 und 60 mm) ist entscheidend für die Funktionalität der Bettung. Größere Steine bieten eine bessere Verzahnung und damit eine höhere Lagestabilität des Gleises. Sie ermöglichen zudem eine effektive Drainage des Regenwassers, da größere Hohlräume zwischen den Steinen entstehen, durch die das Wasser schnell abfließen kann. Kleinere Steine oder Feinanteile würden schneller zu Verunreinigungen neigen und die Drainage behindern.

Kann eine Gleisbettung recycelt werden?

Ja, Schotter kann gereinigt und wiederverwendet werden. Bettungsreinigungsmaschinen sieben den alten Schotter, entfernen Feinanteile und Verunreinigungen. Der gereinigte Schotter kann dann wieder im Gleisbett eingesetzt oder für andere Zwecke im Tief- und Straßenbau recycelt werden. Dies ist eine wichtige Maßnahme zur Ressourcenschonung und Abfallreduzierung im Eisenbahnbau und trägt zur Nachhaltigkeit bei.

Fazit

Die Gleisbettung ist somit weit mehr als nur eine einfache Schicht aus Steinen unter den Schienen. Sie ist ein hochkomplexes, dynamisches System und ein unverzichtbarer Bestandteil der Eisenbahninfrastruktur, das maßgeblich zur Sicherheit, Effizienz und Wirtschaftlichkeit des Eisenbahnbetriebs beiträgt. Ihre sorgfältige Planung, der Einsatz hochwertiger Materialien und eine konsequente und fachgerechte Instandhaltung sind entscheidend, um die Leistungsfähigkeit der Bahnstrecken langfristig zu gewährleisten und eine reibungslose und sichere Fahrt für Millionen von Reisenden und Tonnen von Gütern zu ermöglichen. Sie ist das unsichtbare Rückgrat, das die moderne Eisenbahn erst in ihrer heutigen Form möglich macht und tagtäglich Höchstleistungen erbringt.
